南京工地塔吊监控安装

南京工地塔吊监控安装，无线网桥组网塔吊监控安装不再难。

很多去过建筑工地的朋友稍微留心一些经常可以看到建筑工地里有一个或者好几个平行并且高于建筑物的塔吊在运作，肯定会疑惑这么高的地方如何去安装监控啊？监控的视频如何才能传输到我们的监控室呢？那么今天我们一起了解学习一下工地塔吊监控室如何安装的？安装工地塔吊监控需要注意哪些方面呢？

一：安装塔吊监控是一项具有一定危险程度的监控安装项目，那么我们首先了解一下在安装塔吊监控的时候我们需要注意哪些事项呢？

（1）、施工人员在上塔吊前必须配戴好安全帽、安全带、手套，穿好软底防滑鞋，衣着需灵便，衣袖裤脚需扎紧。

（2）、严禁背带工具、设备及物料攀爬塔吊。工具、设备及物料应找工地相关负责人协调塔吊司机帮忙吊到塔吊平台。

（3）、到达塔吊平台后需首先将安全带的另一端固定在塔吊内侧护杆上

二：塔吊监控的材料准备

（1）、设备及辅材

　　1、铁板安装支架

　　安装支架：（用于将摄像头和配电安全箱组合到一起，成为一个整体，便于在塔吊上安装时方便。）

　　铁板支架用于将摄像头、配电箱组合起来成为一个整体，便于在塔吊上的固定和安装。

　　安装摄像头用的铁板支架上，已按照各部件的位置开好了相应的孔位，在安装时，按照图纸上的标示，将摄像头支架，配电箱固定好，安装时相应部件时应注意正反方向，主要目的是为了检修时的方便。

（2）、防水配电箱

　　防水配电安全箱： （用于摄像头和 AP 的电源变压器供电，放置变压器以及防水。

（3）、无线 AP，无线 AP 出厂时均已按项目组网需求配置好，安装时依据组网图安装即可。

a、无线 AP 用于将视频线号传输回项目部，在项目部通过宽带 入网。AP 分为中心点和分点，中心点的主要作用是用于搭建整个 WIFI 覆盖范围，分点主要用于与中心点进行连接和通讯，由于设备 采用 5.8G 的高频率信号，所以具有抗干扰能力强，信号传输稳定等

　　优点。缺点是由于频率高，物体穿透能力差，分点与中心点之间不能。

有障碍物的阻挡，在安装时注意分点与中心点之间要在可视范围内，分点的接收面必须正面朝向中心点，当分点与中心点不在同一水平面上时，应适当调整分点的角度，使之能正面朝向中心点。

　b、分点设备配对做点对点传输时，应注意两个分点需要面对面安装，及发射端的正面朝需要接收信号的地方，接收端位置的分点正面朝向发射端的位置和方向。

　理论上的传输距离为 3 公里左右，实际使用中需要根据现场情况考虑。

（4）、网络摄像头

　　网络摄像头在出厂时均已配置好。安装时直接按照要求连接好即可。

（5）、其它辅料：

　　电源线、水晶头、网线、电工胶带。8 号铅丝。固定螺丝。用于将网线与设备连接。

　三、设备的组装

（一） 、WIFI 方式的设备组装

  1、配电箱与铁板支架的组装。

　　首先将配电箱安装到铁板上，将空气开关、摄像头电源变压器、AP 电源变压器安装并连接好。然后将摄像头和配电箱及铁板组装在一起。所有的线由配电箱下方出线，用电工胶布将电线绑扎好。

   2、摄像头与支架的组合

（二） 、无线网桥的安装

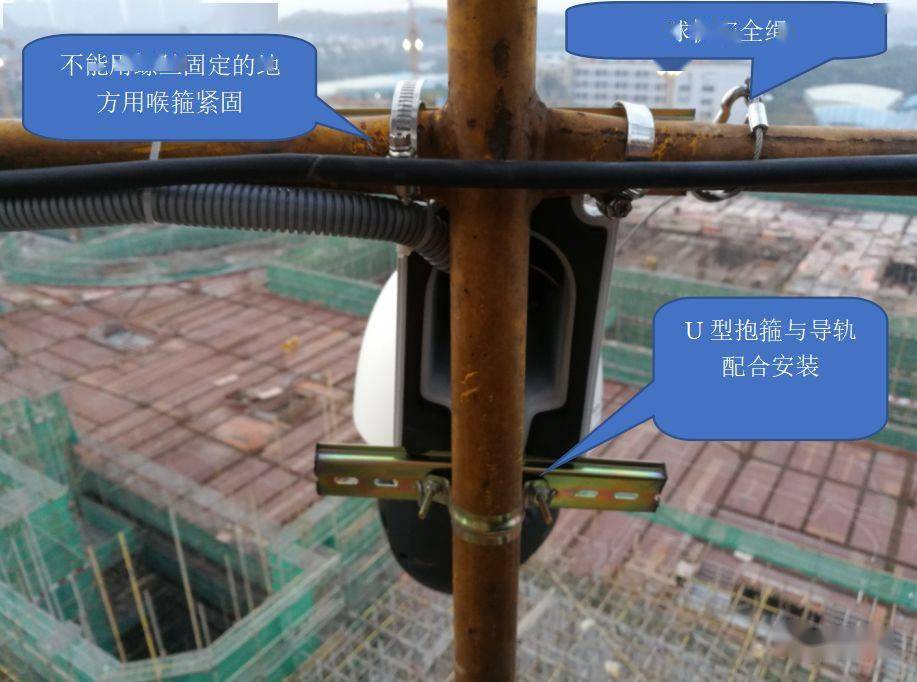

首先将配电箱安装到铁板上，将空气开关、开关电源变压器、将无线网桥安装在网桥支架上将支架就近安装在摄像头附近摄像机的网线插在无线网桥的LAN口上，尽量选择带POE供电的无线网桥，摄像机也选择POE供电的这样会省去电源线路的敷设。

  四、摄像机在塔吊上的安装位置

　　摄像头的安装位置在塔机下面的检修台下面一层的栏杆上。摄像机的较佳位置应该是在塔吊靠楼的一侧，两个角上任意一角，还要根据AP 的方向和位置确定较佳的安装位置在哪个角上。

  五、电源的敷设和接入

　　1、电源线的走向应沿塔吊活节的外侧敷设，然后通过塔机上方的天井进入司机室，在司机室接电时应接在上口，防止司机室断电后摄像头不工作。

　　2、注意供电线缆和网络线缆严禁走活节内侧，这样布线的目的主要是防止塔吊在升高的过程中将电线夹断。

　　3、电源在塔吊上去电的预留 20 米在检修台位置并盘好。电源在下面去电的，请询问项目部负责人塔吊的高度，预算好线材，所有预留的线材盘好放在检修台位置，便于塔机升高时有富余的线材，同时防止因塔机的升高而导致电源线的断开或不够长。

  七、故障的排查与检修

　    WIFI 方案的故障检查与排除方法 1、所有摄像头在局域网内看不到。

故障原因可能是中心点塔吊断电所致。如果中线点塔吊有电，检查点对点传输AP 的方向是否对上，接收端的 AP 供电是否正常。 2、个别摄像头看不到，一般来说设备出厂时已设置好，只要按照要求安装基本上不会出现这种情况，如果出现这情况应首先检查供电，供电正常的话请检查AP 的方向是否朝向中心点。如果都正常就要检查网线的水晶头是否有问题。
