南京电梯监控安装方式

南京电梯监控安装方式

随着无线网桥的普及，电梯监控系统也在陆续使用，今天就给大家讲解一下南京电梯监控的安装方式。

一、电梯视频监控

电梯作为楼宇的重要密闭型公共区域和上下出入关键通道，电梯视频监控对整个区域的安防工作具有重要作用，是不可缺少的重要一环。电梯视频监控可实时掌握电梯轿厢内的情况，保障乘客安全。

电梯监控视频传输可分为有线和无线两种。

有线传输：采用的是专业电梯随行电缆，一般的随行线缆使用时损耗严重，寿命在一到二年之间。高层电梯线缆对抗拉伸强度和电气参数有较高要求，防止线缆负载自重时拉伸变形导致阻抗不匹配，视频信号信噪比衰减产生干扰。再次更换新随行线缆施工困难，施工周期长，而且更换随行电缆的成本也较高。

无线传输：无线传输采用点对点的方式，轿厢上安装一个发射点、电梯井端部安装一个接收点，数据可在电梯轿厢运动时自由传输。无线传输设备安装简单且寿命至少在3年以上，带宽完全满足高清监控视频传输。

随行线缆

二、如何部署

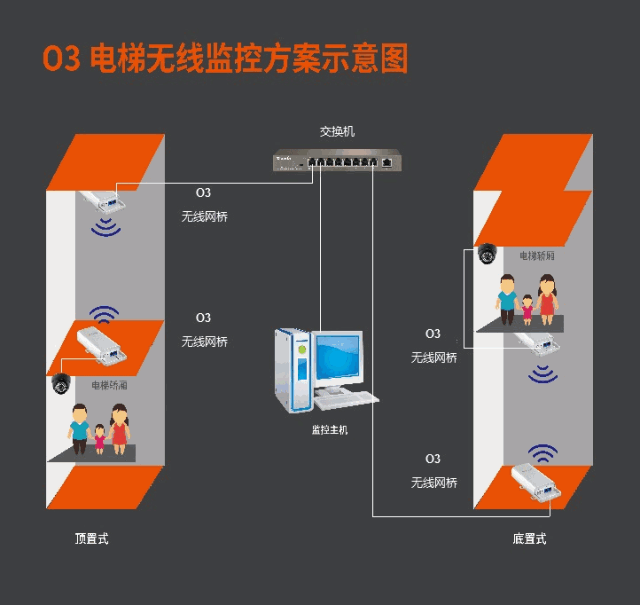

电梯井监控视频无线传输有两种安装方式。顶置式和底置式，如下图：

顶置式部署适合于监控中心在楼宇顶部，一般情况下都是采用底置式部署方式。

值得注意的是，网桥都是有发射端与接收端。

三、网桥如何组网？

轿厢端的网桥需设置为客户端模式，这种模式下网桥就相当于一个网卡。把网络摄像头的视频数据从电信号转变为无线信号。

组网原理图：

电梯井端部的网桥设置为AP模式，这种模式下网桥与NVR直接通过网线连接，将接收到的无线信号直接转变为有线信号传输到NVR。

总结成一句话就是：靠近摄像头端的网桥设置为客户端模式，靠近NVR端的网桥设置为AP模式。

安装到电梯井之前需要事先将网桥配对好。

四、电梯无线监控项目实例

上面我们提到了电梯安装无线网桥的方法，那么这篇我们来看下实例。

施工背景：

刚接了个电梯安装监控的项目，一栋大厦，共35层8部电梯，之前安装的电梯监控都是放线缆。客户看周边的几家做安防的都用一种新产品无线网桥代替网线，也就做无线监控。所以用无线网桥！

安装图纸：走廊两边各4部电梯，两边电梯监控安装方法一模一样，最终连接到一个总交换机然后到机房！

采购安装：摄像头：8台；

摄像机电源8个，电源插排8个；

硬盘录像机：1台；

4TB硬盘：一个；

无线网桥：8对；

24口交换机：1台；

300米网线一箱！

四芯单模光纤400米

光纤收发器1对

核心交换机1台

准备工作：

设备都到位，为了做到万无一失。在店里的时候先把16台网桥都分开设置了8对。每个网桥分别标记了 发射1，接收1，发射2，接收2……以免混调，都简单的用摄像头测试下能否出图像。再把每个摄像头都测试过，一切没有问题。

整体安装：常规的摄像头安装就不说了。具体说下网桥如何安装！首先把网桥发射1固定在电梯厢下面，取220V电连接POE电源。POE电源LAN口连接摄像头，POE口连接网桥。最终如下图：

发射做完之后再把接收1通电连接电脑。

连接方式：POE电源通电，POE口连接网桥，LAN口连接电脑。两个网桥白色面对准，把电梯朝上升。电脑测试摄像头图像是否稳定。

以上就是南京电梯监控安装的方法。
